Tobolsk – Russland Neubau Lagergebäude

Leistungszeitraum: 2008 – 2011
Leistungsphasen: 2 – 3, 5
Anlagengruppen: 1 – 3, 7
Herstellungskosten: 5.490.000,- €



Beschreibung der erbrachten Planungsleistungen, Schwerpunkte:



Vorentwurfs- und Entwurfsplanung der Gewerke Sanitär, Heizung, Lüftung, MSR und Sprinkler für den Packaging und Shipping Komplex bestehend aus den Bereichen Shipping Area, Siloblock, Service Area und Blower Section.



Planungsschwerpunkte:



  • Planung aller Systeme nach russischem Standard unter sibirischen Klimabedingungen
  • Sanitäranlagen (komplette Systeme der Trinkwasserversorgung, Abwasserentsorgung, Regenentwässerung, Anschluss von Dampfbefeuchtern)
  • Heizungsanlagen (komplette Heißwasser- , Dampf- und Kondensatsysteme zur Versorgung von Luftheizregistern, Torluftschleieranlagen und statischen Heizflächen)
  • Lüftungsanlagen (komplette Lüftungssysteme als Luftheizanlagen, Teil- und Vollklimaanlagen, Abluft- und Entrauchungsanlagen sowie Sicherheits-Druckbelüftungsanlagen)
  • Komplette MSR-Anlagen (DDC) für alle vorgenannten Systeme
  • Sprinkleranlagen (komplette Systeme für die Bereiche Shipping Area und Siloblock)

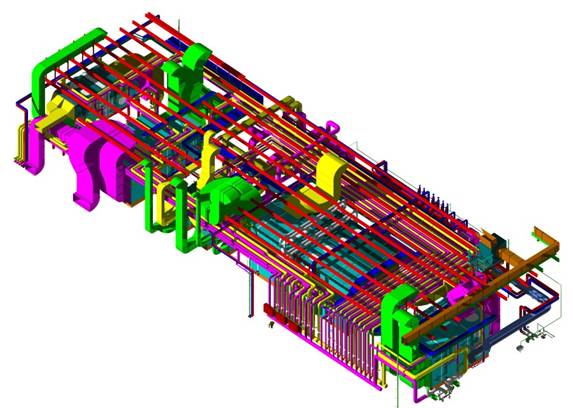

  • Planung aller vorgenannten Anlagen im 3D-Modell des Auftraggebers
  • Erstellung einer zweisprachigen Planungsdokumentation (russisch/englisch) nach den Vorgaben des Auftraggebers
  • Fachtechnische Betreuung des russischen Planungsinstitutes während der Leistungsphase Detail Design
  • Einarbeitung der russischen 2D-Ausführungsplanung in das 3D-Modell des Auftraggebers
